چرا کلیدهای مدار مینیاتوری 2P 125A برای حفاظت الکتریکی DC قابل اعتماد ضروری هستند

چکیده:از آنجایی که سیستم‌های فتوولتائیک و ارتباطات مدرن به طور فزاینده‌ای به توزیع برق DC قابل اعتماد وابسته هستند، حفاظت موثر مدار ضروری شده است.فیوز گلکسیرا فراهم می کندمدار شکن مینیاتوری 2P 125Aطراحی شده برای کاربردهای DC که نیاز به حفاظت اضافه بار، حفاظت از اتصال کوتاه و ایزوله مدار ایمن دارند. بر اساس پلتفرم YRM9-125DC، این بریکرها از سیستم‌های DC ولتاژ پایین پشتیبانی می‌کنند و در عین حال نصب ریل DIN، ظرفیت شکست 10 کیلو آمپری و مطابقت با IEC 60947-2 و GB/T 14048.2 را ارائه می‌دهند.

فهرست مطالب

• مدار شکن های مینیاتوری 2P 125A چیست؟
• مدار شکن های مینیاتوری 2P 125A چگونه کار می کنند؟
• ویژگی های کلیدی چیست؟
• مشخصات فنی چیست؟
• آنها معمولا در کجا استفاده می شوند؟
• چگونه باید مدار شکن DC مناسب را انتخاب کنید؟
• در هنگام نصب چه نکاتی را باید در نظر بگیرید؟
• سوالات متداول
• نتیجه گیری

مدار شکن های مینیاتوری 2P 125A چیست؟

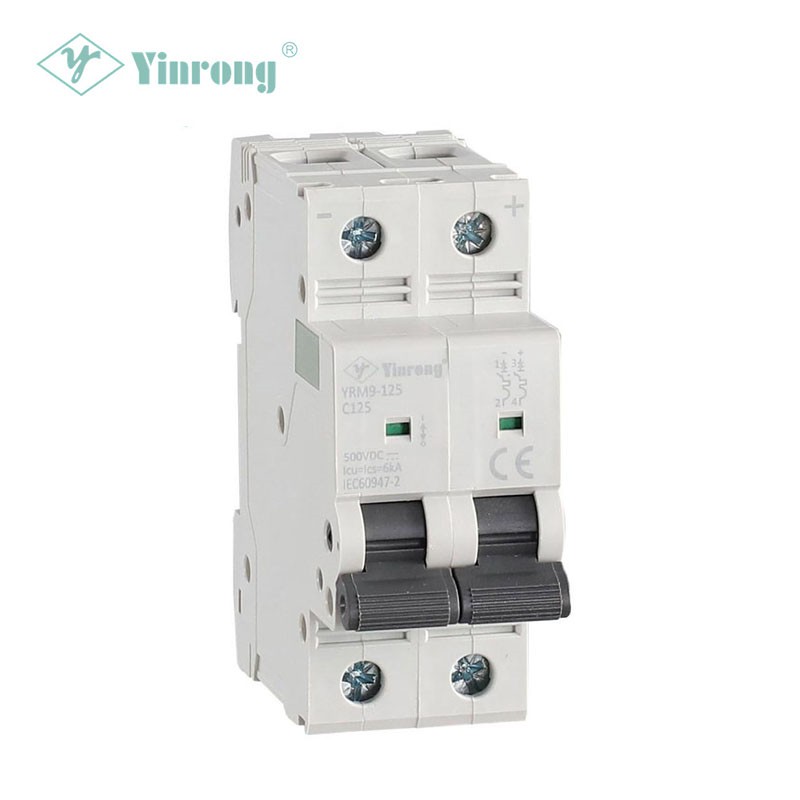

A مدار شکن مینیاتوری 2P 125Aیک دستگاه حفاظتی DC است که برای قطع شرایط جریان غیرعادی و ایجاد ایزوله مدار در صورت لزوم طراحی شده است. نام "2P" به پیکربندی دو قطبی اشاره دارد، در حالی که 125A نشان‌دهنده امتیاز جریان اسمی مدل خاص است.

بر خلاف فیوزهای معمولی که معمولاً پس از کار نیاز به تعویض دارند، یک مدارشکن را می توان پس از بررسی خطای مناسب دوباره تنظیم کرد. این امر آن را به ویژه برای سیستم های الکتریکی مفید می کند که در آن قابلیت سرویس، راندمان تعمیر و نگهداری و بازسازی سریع مهم هستند.

با توجه به اطلاعات محصول ارائه شده توسط Galaxy Fuse، سری YRM9-125DC آن برای سیستم های DC به ویژه در نظر گرفته شده است.زیرساخت های ارتباطی و سیستم های فتوولتائیک. خانواده محصول از پیکربندی‌های 1P، 2P، 3P و 4P، با جریان‌های نامی از 80A تا 125A و پیکربندی‌های ولتاژ DC از 250VDC تا 1000VDC بسته به تعداد قطب‌ها پشتیبانی می‌کنند.

برای خریدارانی که گزینه‌های حفاظتی را با هم مقایسه می‌کنند، درک تفاوت بین یک قطع کننده AC همه منظوره و یک قطع کننده DC طراحی شده بسیار مهم است زیرا قطع خطا DC چالش‌های الکتریکی متفاوتی را به همراه دارد. انتخاب قطع کننده ای که به طور خاص برای ولتاژ DC سیستم و شرایط خطا تعیین شده است به بهبود قابلیت اطمینان کلی حفاظت کمک می کند.

مدار شکن های مینیاتوری 2P 125A چگونه کار می کنند؟

هدف اصلی یک قطع کننده مدار مینیاتوری قطع کردن مدار در زمانی است که جریان از شرایط کاری قابل قبول فراتر رود. در یک نصب DC، بریکر باید به طور مناسب برای ولتاژ سیستم و جریان خطای احتمالی طراحی و درجه بندی شود.

اصل حفاظت را می توان از طریق سه عملکرد مهم در نظر گرفت:

• حفاظت از اضافه بار:قطع کننده زمانی پاسخ می دهد که جریان برای مدت کافی بالاتر از حد مجاز کار باقی بماند.
• حفاظت در برابر اتصال کوتاه:به سرعت جریان های خطای بسیار بالاتر را قطع می کند تا خطر آسیب تجهیزات را کاهش دهد.
• جداسازی:مدار را می توان در حین بازرسی، سرویس یا نگهداری قطع کرد.

اطلاعات فنی YRM9-125DC تست جریان زمانی را در 1.05 اینچ، 1.3 اینچ، 8 اینچ و 12 اینچ مشخص می کند. برای شرایط تست اعلام شده، سطوح بالاتر جریان خطا با رفتار قطع سریع همراه است و از عملکرد حفاظت از اتصال کوتاه شکن پشتیبانی می کند.

ویژگی های کلیدی مدار شکن های مینیاتوری 2P 125A چیست؟

هنگام انتخاب یک قطع کننده مدار مینیاتوری DC برای کاربردهای صنعتی یا انرژی تجدیدپذیر، عملکرد الکتریکی باید همراه با راحتی نصب و سرویس دهی طولانی مدت ارزیابی شود.

1. حفاظت دو قطبی

پیکربندی 2P یک راه حل عملی برای مدارهای توزیع DC ارائه می دهد که در آن دو قطب باید با هم سوئیچ یا جدا شوند. این می تواند ترتیبات حفاظت و نگهداری سیستم را ساده کند.

2. رتبه فعلی بالا

رتبه بندی 125A این کلاس از بریکرها را برای کاربردهای توزیع DC با جریان بالاتر که در آن رتبه های کوچکتر MCB ظرفیت کافی را فراهم نمی کند، مناسب می کند. خانواده YRM9-125DC گزینه های جریان نامی 80A-125A را پوشش می دهد.

3. قابلیت ولتاژ DC

قابلیت ولتاژ DC یک نکته کلیدی در هنگام خرید تجهیزات حفاظت مدار است. مشخصات محصول پیکربندی‌ها را از 250 ولت دی سی تا 1000 ولت بر اساس آرایش قطب مشخص می‌کند و این خانواده را برای طیف وسیعی از معماری‌های DC قابل اجرا می‌کند.

4. 10 کیلو آمپر ظرفیت شکستن

اطلاعات محصول YRM9-125DC عبارت است از aظرفیت شکست 10 کیلو آمپر. این مشخصه هنگام ارزیابی اینکه آیا یک وسیله محافظ می تواند به طور ایمن جریان خطای احتمالی را در نقطه نصب مورد نظر قطع کند، مهم است.

5. نصب ریل DIN

نصب ریل DIN از نصب راحت در مجموعه های توزیع برق و کابینت های کنترل پشتیبانی می کند. همچنین می تواند جایگزینی و نگهداری را برای یکپارچه سازان سیستم و پیمانکاران برق ساده تر کند.

6. انطباق با استانداردهای بین المللی

مستندات محصول مطابقت با آن را مشخص می کندIEC 60947-2وGB/T 14048.2. خریداران همیشه باید گواهینامه و مستندات آزمایشی مربوطه را برای مدل دقیق و بازار مورد نظر قبل از خرید بررسی کنند.

مشخصات فنی چیست؟

هنگام تعیین اینکه آیا یک قطع کننده مدار مینیاتوری 2P 125A برای یک نصب DC خاص مناسب است، مشخصات فنی باید نقطه شروع باشد.

مشخصات فوق بر اساس اطلاعات محصول منتشر شده توسط سازنده است. از آنجایی که قابلیت ولتاژ و جریان می تواند به پیکربندی دقیق قطب و شرایط نصب بستگی داشته باشد، تیم های مهندسی باید انتخاب نهایی را بر اساس آخرین اسناد فنی قبل از سفارش تایید کنند.

آنها معمولا در کجا استفاده می شوند؟

ترکیبی از حفاظت DC، ظرفیت جریان بالا و نصب فشرده DIN-rail، این نوع بریکر را برای چندین کاربرد الکتریکی مناسب می کند.

سیستم های فتوولتائیک خورشیدی

تاسیسات فتوولتائیک شامل چندین مدار DC بین ماژول های خورشیدی، تجهیزات ترکیب کننده، کنترلرها، باتری ها و اینورترها هستند. قطع کننده های مدار DC که به درستی انتخاب شده اند می توانند حفاظت و ایزوله را در نقاط مناسب در معماری توزیع فراهم کنند.

سیستم های ارتباطی

زیرساخت های مخابراتی و ارتباطی اغلب به توزیع برق DC متکی هستند. حفاظت مدار قابل اعتماد به جداسازی شاخه های معیوب کمک می کند و از تعمیر و نگهداری بدون خاموش کردن بی مورد مدارهای بدون تأثیر پشتیبانی می کند.

پانل های توزیع DC

سیستم‌های کنترل صنعتی و کابینت‌های توزیع DC می‌توانند از کلیدهای مدار مینیاتوری دارای رتبه مناسب برای محافظت از مدارهای خروجی منفرد و در عین حال حفظ یک استراتژی حفاظتی ساختاریافته استفاده کنند.

ذخیره انرژی و تجهیزات DC مرتبط

در جایی که یک سیستم برق DC به حفاظت انشعاب با جریان بالاتر نیاز دارد، یک قطع کننده مدار دارای رتبه مناسب می تواند بخشی از معماری کلی حفاظت را تشکیل دهد. با این حال، کاربردهای ذخیره انرژی باتری نیاز به ارزیابی دقیق جریان خطا، ولتاژ، قابلیت وقفه، هماهنگی و استانداردهای قابل اجرا دارد.

چگونه باید مدار شکن DC مناسب را انتخاب کنید؟

انتخاب یک قطع کننده مدار مینیاتوری 2P 125A هرگز نباید تنها بر اساس آمپر باشد. یک فرآیند انتخاب قابل اعتماد کل محیط الکتریکی را در نظر می گیرد.

1. ولتاژ سیستم را تایید کنید.درجه ولتاژ DC قطع کننده باید نیاز واقعی سیستم را برآورده کند یا بیشتر از آن باشد.
2. جریان طراحی را محاسبه کنید.یک جریان نامی مناسب برای بار پیوسته و الزامات طراحی الکتریکی قابل اجرا انتخاب کنید.
3. جریان اتصال کوتاه آینده نگر را تعیین کنید.ظرفیت شکست باید برای سطح خطا در نقطه نصب مناسب باشد.
4. پیکربندی قطب را بررسی کنید.بررسی کنید که آیا معماری سیستم به حفاظت 1P، 2P، 3P یا 4P نیاز دارد یا خیر.
5. بررسی سازگاری هادیاندازه کابل، پایانه ها، روش اتصال و شرایط نصب باید با شکن انتخاب شده سازگار باشد.
6. بررسی استانداردها و گواهینامه هااطمینان حاصل کنید که اسناد محصول با مقررات و الزامات مشتری قابل اجرا در بازار هدف مطابقت دارد.
7. نصب و نگهداری را در نظر بگیرید.نصب ریل DIN و شناسایی واضح می تواند سازماندهی پانل و کارایی خدمات را بهبود بخشد.

برای تیم های تدارکاتی که به دنبال aتولید کننده یا تامین کننده چیناسناد فنی باید در کنار قابلیت تولید، فرآیندهای کنترل کیفیت، گواهینامه، قابلیت تحویل و پشتیبانی پس از فروش ارزیابی شوند.

در هنگام نصب چه نکاتی را باید در نظر بگیرید؟

نصب صحیح به اندازه انتخاب بریکر صحیح مهم است. یک دستگاه حفاظت مدار با کیفیت بالا نمی تواند سیم کشی نادرست، اندازه ناکافی هادی یا طراحی نامناسب سیستم را جبران کند.

• نمودار سیم کشی سازنده و دستورالعمل های نصب را دنبال کنید.
• قبل از روشن کردن مدار، قطبیت DC و شناسایی ترمینال را تأیید کنید.
• از هادی ها و پایانه های مناسب برای جریان نامی و محیط نصب استفاده کنید.
• گشتاور سفت شدن را با توجه به مستندات فنی قابل اجرا بررسی کنید.
• ولتاژ قطع کننده و ظرفیت شکست را در برابر شرایط واقعی سیستم بررسی کنید.
• اتصالات را به صورت دوره ای برای علائم گرم شدن بیش از حد، شل بودن یا آسیب مکانیکی بررسی کنید.
• فقط پرسنل برق واجد شرایط باید نصب، آزمایش، عیب یابی یا نگهداری را انجام دهند.

اطلاعات منتشر شده YRM9-125DC همچنین حداکثر اتصال سیم 25 میلی‌متر مربع و نصب ریل DIN را مشخص می‌کند و به طراحان پانل اطلاعات مفیدی را در هنگام برنامه‌ریزی چیدمان محفظه می‌دهد.

سوالات متداول

2P در یک مدار شکن مینیاتوری 125A به چه معناست؟

"2P" به این معنی است که شکن دارای دو قطب است. در یک سیستم حفاظتی DC، تنظیم دقیق سوئیچینگ و جداسازی باید بر اساس معماری الکتریکی و مقررات قابل اجرا تعیین شود.

آیا یک MCB 2P 125A برای سیستم های PV خورشیدی مناسب است؟

هنگامی که رتبه بندی ولتاژ، رتبه جریان، ظرفیت شکست، پیکربندی قطب و الزامات نصب مطابق با طراحی سیستم باشد، می تواند در برنامه های فتوولتائیک DC مناسب استفاده شود. YRM9-125DC به طور خاص برای کاربردهای فتوولتائیک خورشیدی و ارتباطات شناسایی شده است.

ظرفیت شکست YRM9-125DC چقدر است؟

اطلاعات محصول منتشر شده مشخص می کند aظرفیت شکست 10 کیلو آمپر. مناسب بودن واقعی هنوز باید در برابر جریان اتصال کوتاه احتمالی در نقطه نصب ارزیابی شود.

محصول با چه استانداردهایی مطابقت دارد؟

سازنده شناسایی می کندIEC 60947-2وGB/T 14048.2به عنوان استانداردهای قابل اجرا برای محصول. خریداران باید انطباق فعلی و اسناد گواهی را برای الزامات خرید خاص خود درخواست کنند.

طول عمر مکانیکی چقدر است؟

مشخصات منتشر شده بیانگر طول عمر مکانیکی است20000 چرخه. عمر سرویس واقعی می تواند به شرایط عملیاتی، فرکانس سوئیچینگ، شرایط محیطی و الزامات برنامه بستگی داشته باشد.

نتیجه گیری

حفاظت از مدار DC مطمئن به چیزی بیش از انتخاب ساده یک بریکر با درجه جریان صحیح نیاز دارد. یک مناسبمدار شکن مینیاتوری 2P 125Aباید قابلیت ولتاژ DC مناسب، ظرفیت شکست، پیکربندی قطب، سازگاری نصب و استانداردهای شناخته شده را ترکیب کند. پلت فرم YRM9-125DC از Galaxy Fuse برای کاربردهایی از جمله سیستم های فتوولتائیک و ارتباطی با مشخصات منتشر شده از جمله جریان نامی 80-125A، ظرفیت شکست تا 10kA، نصب ریل DIN و مطابقت با IEC 60947-2 و GB/T 14048.2 طراحی شده است.

اگر منبع حفاظت مدار DC قابل اعتماد برای پروژه فتوولتائیک، سیستم ارتباطی، تابلوی توزیع یا سایر کاربردهای صنعتی هستید،با ما تماس بگیریدبرای بحث در مورد ولتاژ، جریان، پیکربندی قطب، الزامات نصب، و مشخصات پروژه. Galaxy Fuse می‌تواند اطلاعات محصول و پشتیبانی فنی را برای کمک به شما در شناسایی راه‌حل حفاظت مدار مناسب ارائه دهد.
